Обзор шаблонов для врезки петель и замков в межкомнатные двери

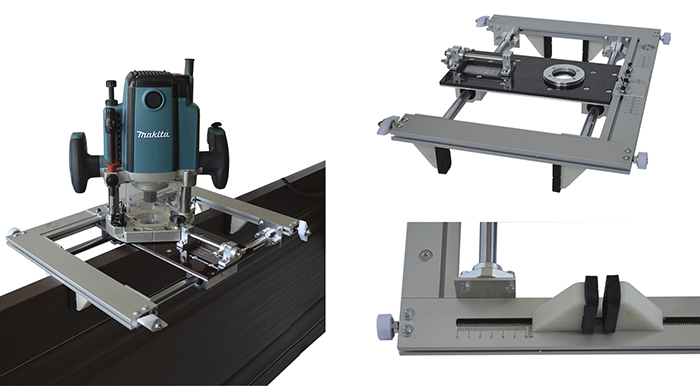

Универсальный шаблон для врезки петель и замков УФК-ПРОФИ

Выбрать и купить универсальную каретку для фрезера УФК-ПРОФИ стоит за значительное сокращение рабочего периода и сохранность денежных средств.

Какие работы можно производить с шаблоном для фрезера

Почему профессионалы выбирают уфк-профи

На сегодняшний день большинство мастеров устанавливающих двери, а соответственно и замки с петлями предпочитают работать именно с Уфк-Профи по целому ряду причин:

Немаловажные отличия, которые максимально облегчают врезку фурнитуры в межкомнатные двери:

Преимущества перед всеми остальными инструментами для врезки замков и петель

Если на рынке будут появляться изделия с нестандартной фурнитурой, то переживать не стоит, каретка УФК-Профи без проблем справится с ними. Врежет с такой же “заводской” точностью, как и остальные. Это незаменимый и независимый от моделей фурнитуры инструмент. Можно работать с любым размером и дизайном.

Самодельные и вставочные шаблоны для врезки петель

Шаблон для врезки петель можно сделать самостоятельно. Их понадобится много, под все разнообразие существующих моделей фурнитуры. Поэтому есть риск всерьез и надолго заняться только изготовлением. А потом разочароваться, начать искать, где купить. По этому лучше посмотреть варианты шаблонов со вставками.

Но придется столкнуться с тем, что на это уйдет гораздо больше денег, чем рассчитывали сначала. Надо купить множество вставных планок для врезки фурнитуры, которые будут устанавливаться в специальный шаблоно-держатель.

Цена каждой вставки 270-290 руб., цена шаблона, куда будут вставляться вставки 6000 руб. При минимальном комплекте на 5 моделей фурнитуры (замок, петля, скрытая петля, ответная планка, защелка) цена 13 250 руб. Средний комплект Вам обойдется около 60 000 руб.

Минусы, о которых обязательно нужно знать при работе со вставочными шаблонами для фрезера:

Кондуктор для врезки замков Gidmaster подводные камни

Привлекает доступной, по сравнению с Virutex, стоимостью. От 10 до 12 тысяч рублей. При этом кондуктор не универсален. Используется только как шаблон для врезки замков.

Оборудование для врезки фурнитуры Virutex

Во-вторых, разориться придется ещё и на фрезере. Он должен быть того же бренда. И если что-то сломается, то дешевле будет купить шаблон для врезки петель другой фирмы, чем испорченную деталь.

Вывод

Несомненно, что из всех вышеперечисленных устройств для врезки замков и петель самым явным фаворитом является Уфк-Профи. Низкая (по сравнению со всеми зарубежными и отечественными аналогами) стоимость этого инструмента, а также его функциональность и возможность быстро научится работе на данном механизме выводят его в Топ, в рейтинге приспособлений для установки дверной фурнитуры.

Шаблон для замка и петель: как сделать и как использовать

Установка дверного полотна заключается в креплении петель, являющихся держателями. Чтобы произвести работу и при этом не испортить дверь, специалисты рекомендуют использовать специальные шаблоны. Кроме этого, каждая дверь комплектуется замком, установка которого также может вызвать проблемы у неопытного мастера. Шаблон для замка может значительно облегчить проведение установки. Что это за оборудование и как его изготовить самостоятельно, читайте далее.

Готовый инструмент для врезки различных замка и петель

Изготовление шаблона

Нужные материалы

Шаблон для врезки петель и замков можно:

Примеры готовых шаблонов, имеющихся в продаже

Чтобы изготовить шаблон для врезки петель и замков своими руками, потребуется:

Процесс создания

Шаблоны для петель и замков своими руками изготавливаются по следующей схеме:

Приблизительный чертеж шаблона, применяемого для установки

Чертеж основной плиты с отверстиями и болтами

Чертеж боковых накладок (2 шт)

Чертеж накладки, устанавливаемой вдоль плиты

Инструмент, собранный своими руками, готов.

Шаблон, инструкция по изготовлению которого представлена в статье

Использование шаблона

Установка петель

Чтобы установить петли или замок при помощи изготовленного шаблона, потребуется электрофрезер или ручной аналог этого инструмента.

Инструмент для установки дверных замок и петель

Для установки дверных петель требуется:

Установка шаблона на дверное полотно

Фрезерный станок в действии

Последняя стадия установки дверной петли

Процесс установки дверной петли при помощи шаблона подробно представлен на видео.

Как установить замок с помощью шаблона

Шаблон, изготовленный своими руками, подходит не только для установки дверных петель, но и замков.

Процедура установки запорного механизма, в которой используется шаблон для врезки замков, полностью аналогична процедуре установки дверных петель и включает в себя следующие этапы:

Нанесение разметки перед установкой замка

Делаем выемку для установки замка при помощи шаблона

Вставка замка в нишу и фиксация устройства

Первый этап установки ответной планки

Фиксация ответной планки для запорного механизма

Шаблоны для установки замков различных видов и дверных петель предназначены для облегчения проведения соответствующих работ. Покупка готового шаблона возможна, если установка дверей и запорных механизмов является частью постоянной работы человека.

Во всех иных ситуациях можно изготовить простейшую конструкцию шаблона самостоятельно, использовав для изготовления материалы, имеющиеся в наличии. Соорудить шаблон своими силами можно за 1,5 – 2 часа, а применять потом всю оставшуюся жизнь.

Обзор шаблонов и кареток для врезки петель и замков

В последнее время появились новые приспособления которые набирают популярность это универсальные каретки и шаблон для врезки петель и замков. Современное использование фрезера с шаблонами и каретками, это основной метод профессиональных установщиков дверей, который позволяет выполнять качественную врезку замка в межкомнатную дверь. Изучим основные популярные модели устройств которые позволяют точно и профессионально установить дверную фурнитуру. Проведем подробный обзор и сравнение современных приспособлений для быстрой и качественной врезки дверных петель и замков универсальным фрезером.

Рассмотрим методику использованием шаблона Павла Солдатова, Фарида Камала, компании DOOR-TOOL и применения универсального шаблона с регулировкой для врезки петель и замков, каретки УФК. Статья подготовлена для специалистов, которые изучают современные методы установки дверей. Специально подобрано видео по каждой технологии где специалисты дают отзывы по использованию шаблонов и УФК кареток в монтаже дверных блоков. В дополнения (не в качестве рекламы) предоставлю адреса официальных представительств.

Шаблон Павла Солдатова под петли межкомнатной двери

Рассмотрим новый шаблон для врезки петель и замков от Павла Солдатова версия 3.0i. Это довольно интересная функциональная модель. В приспособлении реализован многолетний опыт в установке дверей и месяцы технических изысканий.

Шаблон для дверей Павла Солдатова

Шаблон позволяет осуществлять:

Все указанные операции производятся с помощью ручного фрезера любой марки с установленной на нём направляющей (копировальной) втулкой, с разницей диаметра по отношению к фрезе в 8 мм.

Позиционирование Шаблона на дверном полотне или коробке осуществляется быстро и с высокой точностью без применения измерительных и разметочных инструментов.

Неизменно высокая точность врезки дверной фурнитуры при многократном повторении достигается всегда, независимо от размеров дверных полотен и коробок, а также погрешностей и соотношений их размеров.

Шаблон легко и моментально (за секунды) настраивается под врезку дверной фурнитуры любого типа и размера, а также позволяет произвести быструю корректировку размера под каждую карточную петлю.

Шаблон тонкий, лёгкий и прочный. Покрашен износостойкой порошковой краской, а деревянные накладки предотвращают повреждение лакокрасочных и других финишных покрытий обрабатываемых поверхностей изделий.

Описание принципа работы

Основной принцип работы с Шаблоном сводиться к одному: Ставьте всё до упора и вровень!

Опорная часть шаблона сдвигается до упора в лапки струбцин, тем самым копируется толщина дверного полотна и при переносе на коробку упирается в уплотнитель задавая отступ от уплотнителя до края врезки петли аналогичный по размеру на полотне.

Если толщина полотна не совпадает с размером четверти под полотно на коробке, то при установке шаблона на коробку опорная часть остается без изменений, а параллельный упор сдвигается в плюс или в минус до упора в край коробке.

Шаблоны-вставки имеют защиту “от дурака” в виде диагонального среза одного угла, поэтому установить их по другому невозможно. Также, на шаблонах- вставках имеются квадратные вырезы в которые входят флажки подвижных параллельных упоров, тем самым практически не глядя задаётся размер 200 мм от петли до внешних краёв параллельных упоров.

За счёт раздвижения опорной части шаблона и опорных частей на параллельных упорах площадь опоры всего шаблона увеличивается с увеличением толщины полотна.
Все части шаблонодержателя и шаблонов-вставок изготовлены из 1,5 мм стали и окрашены износостойкой порошковой краской. При этом он лёгкий и прочный за счёт уголковых элементов в конструкции. Шаблоны-вставки при работе не прогибаются, т.к. лежат на опорных выступах параллельных упоров, а по периметру на остальных частях шаблонодержателя.

Лучше посмотреть видеообзор модели и инструкцию по работе с шаблоном от Павла Солдатова.

Никаких цифровых разметок на шаблоне нет, поэтому никаких вычислений делать не надо. Чтобы отцентровать шаблон для врезки замков, их ответок и ригелей относительно осевой кромки дверного полотна, надо просто установить одинаково симметричный рисунок на ступенчатых вырезах каждой стороны, ослабив одновременно все четыре гайки-барашки на верхнем основании шаблона.

Для врезки ригеля в комплекте имеется дополнительный параллельный упор. С ним тоже всё просто.

Врезка карточных петель разного размера (100, 120, 125, 130) производиться по одному шаблону-вставке с коррекцией каждой петли по длине индивидуально, которая осуществляется одним простым движением буквально за одну секунду. Ширину петли можно также задавать любую, смещением параллельного упора в плюс или минус от нулевого положения, обозначенного маленькими отверстиями около нижних ступенчатых вырезов.

Стоимость минимального стандартного набора 6990 руб.

Бесспорно, модель шаблона Солдатова высокого качества, очень ускоряет монтаж дверей и различных видов петель и замков. Продумана система зазоров и смещений.

Минус. Нужно учитывать что существует большая разновидность дверной фурнитуры для которой нужно докупить каретки копировальной втулки и вставки стоимостью от 290 руб., это позволит производить врезку различных видов замков и петель шаблоном Павла Солдатова. Соответственно набор с наиболее популярными вставками выйдет по стоимости от 25000 руб.

Официальный сайт для заказа шаблона http://drs-club.ru/

Технические вопросы можно задать по телефону 8 960 370 60 70 Павел Солдатов e-mail: drs-club@mail.ru

Для заказа в Регионах

БАРНАУЛ	+79132133941 – Егор Изотов
ДАГЕСТАН	+79640206363 – Артур Газгераев
ИЖЕВСК	+79225003646 – Андрей Куксенок
КАЗАНЬ	+79274224022 – Марат Садыков
КИЕВ	+380972694111 – Роман Сирица
КРАСНОДАР	+79880808528 – Петр Воронков
МОСКВА	+79269888197 – Алексей Иванов
ПЕНЗА	+79530251233 – Юрий Мысев
САМАРА	+79639162063 – Михаил Феоктистов
САНКТ-ПЕТЕРБУРГ	+79312804879 – Василий Березин	+79219477395 – Михаил Татаринов
ТЮМЕНЬ	+79028686886 – Сергей Волоковой
ЧЕБОКСАРЫ	+79196681832 – Владимир Чукашов
ЧЕЧНЯ	+79640206363 – Артур Газгераев

Шаблон для врезки петель и замков от Фарида Камала

Довольно много универсальных шаблонов и приспособлений у компании DoorProfi для врезки фурнитуры. Рассмотрим шаблоны для врезки петель и замков от Фарида:

Новый шаблон (База №7 и обновленная база “Самоцентр”). одна из последних разработок компании DoorProfi. Требуют определенных знаний и навыков в работе. несмотря на невысокую начальную стоимость припрется докупать дополнительные вставки.

Шаблон для врезки петель и замков честный отзыв мастера

Честный отзыв профессионального мастера о шаблонах для врезки петель и замков, плюсы и минусы популярных моделей, почему я начал использовать шаблоны для врезки петель и замков в межкомнатные двери. Советы и рекомендации по использованию.

Почему я начал использовать специализированный инструмент для врезки петель и замков

Я описал Вам причины, почему врезку фурнитуры нужно осуществлять с профессиональным кондуктором для фрезера под петли и замки. Теперь делюсь своим наработанным опытом, где я опробовал практически все известные универсальные шаблоны

Разновидности шаблонов для врезки петель и замков

Шаблоны на базе вставок – первым что пришло мне на ум, это сделать самодельные шаблон для петель. После нескольких бессонных ночей сделал шаблоны для пару видов петель. Это оказалось трудоемко и муторно.

Поискав в интернете, нашел фирмы которые предлагают шаблоно держатели и и базы со вставками. Купил минимальный комплект начал использовать, в итоге это на первый взгляд было дешево и сердито.

Можно было постепенно их покупать в месяц тысяч по 15 тратить, но было ТРИ БОЛЬШИХ МИНУСОВ:

Видел другие базы которые регулируются по длине(не очень надежно, но хотя бы так), но это ни как не решает проблему, ведь по ширине будет зазор в 1мм или недорез, смотря какая партия фурнитуры.

Поэтому шаблоны для врезки петель и замков на базе вставок я решил исключить, для меня показалось это очень дорого, не практично, и качество врезки страдало, практически всегда будет получаться с зазором или придется наоборот по кругу проходится стамеской, из за чего тоже страдает качество врезки.

Инструмент для врезки петель и замков Virutex

Несколько лет я работал в паре с хорошим товарищем, у которого был специализированный инструмент для врезки петель и замков Virutex.

Цена у него конечно космическая:

Таких затрат я себе позволить не мог, лучше машину купить.) Врезал Virutex все четко без погрешностей, но мне они не нравились из-за своих размеров, очень громоздкий инструмент, особенно для врезки замков. К нему нельзя было подключить фрезер другой фирмы, а только фрезер Virutex, у которого цена тоже заоблачная, а если ломается запчасти на него не сыскать.

Так же часто нужно было врезать ригеля на распашные двери, но с virutex не получится врезать ригеля и ответные планки. Ну и цена ни как не выходила у меня из головы.

Еще не удобно было, что каждый инструмент под определенный вид работ, один для замков, второй для петель, третий для скрытых петель.

Универсальная каретка для врезки петель и замков УФК-ПРОФИ

На это приспособление мой напарник наткнулся совершенно случайно, когда искал где дешевле купить инструмент Virutex для врезки скрытых петель.

На тот момент продавалась предыдущая версия УФК-6 которую я приобрел для себя.

В итоге проработав с ним 2 года продал уфк-6 и купил новую усовершенствованную версию уфк-профи не со струбцинами а со встроенными тисками. С которой работаю уже 3 года.

А теперь коротко расскажу, чем мне приглянулся шаблон для врезки петель и замков УФК:

Обязательно берите версию с тисками она в 10 раз удобней, компактней и функциональней чем предыдущая версия со струбцинами.

Вывод:

Надеюсь, тот, кто ищет информацию об инструменте такого рода, эта статья поможет в выборе. В статье представлены все шаблоны для врезки петель и замков которые на данный момент существуют на рынке, каждый из них со своими плюсами и минусами.

Дополнительно выкладываю фото шаблона для фрезера которым в настоящее время пользуюсь, позже выложу видео как с ним работать. Всех благ Вам и самое главное здоровья!

Врезаем замок в межкомнатную дверь

Врезка петель самостоятельно

Работа с фрезером по врезки петель

Главное при работе быть очень аккуратным, поскольку вращение цанги более 30000 оборотов и соответственно она должна быть хорошо прикручена и естественно соблюдаем технику безопасности.

Внимание учтите, что идет соприкосновение станины и упора фрезера с поверхностью двери. А также идет вибрация и если не принять меры, то можно повредить дверное полотно. Во избежание повреждения дверного полотна нужно использовать на поверхности скользящие материалы для станины и упора, можно конечно изготовить шаблоны, но это уже требует навыков.

И так приступим к выборке дверных петель, берем, выставляем глубину на упоре фрезера для этого используем петлю устанавливаем ее прижатом состоянии между упором и регулируем высоту заглубления. Особо не влияет, какой диаметр цанги использовать для врезки можно и 12мм. – 18 мм. Выставляем упор ограничитель по краю фиксируем и приступаем к заглублению. Четко придерживая фрезерный аппарат, и не заходя за границы петель. Остатки дорабатываем стамеской, в итоге получаем четкое посадочное место и прикручивает петли.

Подготовка коробки и правильный запил петель

Просматриваем рейки коробки на наличие кривизны. В зависимости от профиля бывают разные виды запила, он может быть и под 45 градусов, но в нашем, случае классический профиль с выборкой. Зарезаем ровные углы, дину рейки делаем 2020 мм ( это с учетом зазора от пола 10 мм или 15 мм и зазором для дверей между коробкой и дверью примерно 2 мм ). Лучший и быстрый способ для облегчения самостоятельной установки петель. Для этого берем две струбцины и покручиваем их к двери по торцам. Кладем рейку, коробки на струбцину от верха с помощью угольника отмеряем 3 мм или используем петлю для определения зазора.

Важно оставить зазор между краем коробки и дверным полотном 1-2 мм. Это нужно для того чтобы двери не терли и не скрипели в процессе закрывание и открывания.

Поскольку глубина коробки бывает разная, то здесь нужно четко посчитать зазор. Обычно делают зазор от края петли плюс 2 мм. Установив зазоры высоты, и бокового расстояния прикручиваем коробку к петле, проверяем закрывание, все отлично обводим контур петель ножом и снимаем рейку.

Запил петель на коробке

Берем с помощью, стамеской делаем выборку. Это можно сделать фрезером вот так как на фото такая же манипуляция, выставляем нулевую отметку плюс глубину петли. Для четкости заразе используем вторую палку коробки, она не даст случайно заглубить выборку. Производим выборку дверной коробки фрезером, для удобства фиксируем струбциной. После выборки дорабатываем стамеской. Вот и готово теперь наши дверные петли четко совпадают.

московская служба вскрытия замков

Врезка замка и высота установки ручки

Обычный стандарт установки ручки замка от 900-100 мм в зависимости от дверного замка и удобства использования. Замки и защелки обычно бывают разной толщины притворной планки и могут быть, как прямоугольными, так и с полукруглыми краями. Рассмотрим варианты врезки дверных замков, но принцип у них один. Замок с прямоугольными краями прикручиваем к двери лицевой стороной по центру, из расчета, что ручка будет 1 метр от края двери. Обводим контур строительным ножом, и у нас получается контур для врезки стамеской или при помощи фрезерного станка. Способ врезки замка с полукруглыми краями, эти замки обычно рассчитаны под установку с помощью фрезера.

Важно не нужно сильно углублять выборку под декоративную пластину замка, пускай она лучше немножко выступает. Берем, прикручиваем замок к торцу двери лицевой стороной с учетом, что ручка будет посередине двери расстояние ручки от пола 1 метр: Контур замка четко обводим карандашом; Берем нужный диаметре фрезы; Выставляем глубину заглубление; Выставляем упор фрезерного станка. Теперь не спеша начинаем первую выборку, ведя по контуру, главное не зайти за края, чтобы не испортить дверь. Приступаем ко второму этапу врезки замка, замеряем ширину тела замка, берем цангу нужного диаметра и начинаем выборку глубины. Меняем на удлиненную цангу и выбираем полную глубину замка.

Приступаем к установке ручки, отмечаем карандашом центры ручки и обводим контур личинки замка, для сверления отверстий используем перья по дереву нужного диаметра. Обязательно сверлить отверстия с двух сторон двери, чтобы не вырвать кусок полотна.

Собираем коробку

Поскольку с длинной мы уже определились (2018мм). Ширину считаем с условием того, что нужно сделать зазор между коробкой и дверью по 2 мм с каждой стороны. Нужно обратить внимание на петли, какой там продольный зазор. Всё учли, делаем запил ширины. При сборке коробки очень удобно использовать угловую струбцину. Кладем все детали на ровную поверхность и выставляем четко углы и наклоны.

Важная деталь чтобы дверь не терла можно слегка наклонить одну сторону на расширение. При правильных зазорах делать это не нужно. Соединяем элементы дверной коробки, шурупами предварительно просверлив под них отверстия, чтобы коробка не треснула. Коробка готова к монтажу.

К вашему вниманию видео по установке дверей, различные варианты монтажа, советы мастеров установщиков дверей и способы врезки дверной фурнитуры.

Устанавливать замки на межкомнатные двери чаще всего приходится методом врезки. Но приглашать для этого мастеров совсем необязательно. Но вот использовать профессиональный инструмент (и тщательно подбирать его) придется в любом случае.

Особенности комплекта и его функции

Стандартный набор инструмента для врезки замков в межкомнатные двери включает:

сверло перьевого типа для дерева (диаметром 2,3 см);

комплектный замок, ручки и саморезы к нему;

шуруповерт для работы с этими саморезами;

Желательно приготовить маркер — он поможет отмечать необходимые линии и контуры. Можно заменять его и карандашом, но такой отметочный инструмент недостаточно надежен. Подчас карандашные штрихи плохо заметны, особенно если они сливаются с фоном. Стамеска нужна для того, чтобы сформировать участок под замок. Важно: двери из прочных материалов стоит обрабатывать не стамеской, а фрезером — так тратится гораздо меньше сил и времени.

Врезка механизма с «личинкой»

Установка дверного замка с «личинкой» выполняется по той же схеме. Выполнив разметку на торце, при помощи подходящего по размеру перьевого сверла следует выполнить вертикальный ряд отверстий с минимальным шагом друг от друга.

Используя долото, уберите перемычки, подготовьте аккуратное гнездо требуемого размера. В полотне двери (сверлится коронкой с двух сторон) выполните отверстия под ручку и личинку (либо поворотный ключ) замка. Далее при помощи стамески выполняется выборка под планку замка, устанавливается механизм и ручки, монтируется обратная планка.

Если у вас есть навык работы ручным фрезером, гнезда и выборку под планки можно выполнить этим инструментом, получив идеально ровные углубления. Работать стамеской и долотом необходимо крайне осторожно, особенно вырезая закругления, чтобы дверь с замком выглядела эстетично.

Видео по теме «Врезка замка в межкомнатную дверь своими руками»:

Как выбрать фрезерное приспособление

Специалисты отмечают, что оно помогает в несколько раз ускорить процесс работы. Мало того, подготовленная ниша получается куда ровнее и аккуратнее, чем при использовании ручного инструмента. Знакомясь с отзывами, надо сразу выяснять, обеспечиваются ли оба этих параметра или нет. Существуют различные виды устройств для врезки замков, но они не заменяют друг друга — так что на этот момент стоит обратить особое внимание. Вертикальный, он же погружной, аппарат как раз позволяет выбирать пазы произвольной глубины.

К сведению: этот инструмент пригодится для закрепления не только замков, но и дверных петель. Если требуется сделать края выемки эстетичнее, на помощь приходит кромочный (иногда называемый окантовочным) аппарат. Специалисты предпочитают использовать комбинированное устройство. Оно сочетает обе функции и позволяет исключить перемещение двух тяжелых машин на каждый объект. Однако стоимость подобного оборудования закономерно будет выше.

В домашних условиях правильнее использовать специализированный фрезер. При этом особенно высокая мощность ему не требуется, наоборот — она только неоправданно увеличит тяжесть станка. А вот опция регулировки скорости вращения фрезы для любителей очень ценна. Она поможет аккуратнее выполнить все запланированные работы. Важно: в хорошем станке такой переключатель размещен в безопасном месте (даже при работе туда можно протягивать руку безбоязненно) и позволяет регулировать темп вращения плавно, а не ступенчато.

Читать также: Коронка для буровой установки

Еще один значимый фактор — насколько далеко фреза может выходить за пределы зажима. Обычно этот показатель иллюстрируется цифрами в названии модели, а выражается в миллиметрах. Но все же стоит ознакомиться с технической документацией, чтобы максимально исключить ошибки. Кроме того, надо посмотреть на то, удобно ли будет использовать фрезер.

Это определяется:

длиной сетевого кабеля;

расположением ручек и иных элементов управления;

перечнем выполняемых функций.

Перед покупкой стоит запустить станок. Если он качественный, перемещение головки должно происходить совершенно свободно. Недопустимо наличие малейших перекосов и люфтов. Чем меньше шума, тем лучше. Еще следует посмотреть:

широк ли обзор рабочей поверхности;

предусмотрена ли там дополнительная подсветка;

есть ли вспомогательные насадки, держатели и так далее.

Дополнительные инструменты и рекомендации по ним

Для установки замка в межкомнатную дверь обязательно нужно использовать рулетку. Она помогает точно отмерять необходимые расстояния. Кроме того, полезными приспособлениями окажутся:

сверло диаметром 0,2 см.

Покупать наборы сверл надо в магазинах, продающих фурнитуру для дверей. Но можно искать их и в мебельных магазинах, и на строительных рынках, и в гипермаркетах товаров для дома и ремонта. Выбор зависит от личных предпочтений. Важно: сверло должно быть толще, чем замок. Если каких-то инструментов не хватает, а они нужны срочно, стоит обратиться к службам, сдающим инвентарь напрокат.

Большую пользу в ряде случаев может принести перфоратор. Он нужен, чтобы выровнять и увеличить проем. Перфоратором сверлят отверстия, куда будут ставиться анкерные дюбеля. Приобретая или беря напрокат шуруповерт, стоит выяснить, идут ли в комплекте необходимые насадки. Если придется обрабатывать труднодоступные участки, распускать наличники или доборы, иногда надо приготовить электрический лобзик.

Подбирая карандаши и маркеры для разметки полотна, надо отказаться от покупки изделий с очень жесткими стержнями. Они будут оставлять следы, избавиться от которых окажется крайне тяжело. Чтобы точнее отмерить все размеры, надо использовать рулетку с лентой длиной 3 или даже 5 м. Определить, насколько глубоко нужно врезать замок, поможет штангенциркуль. Чтобы точнее ориентировать замки, исключив перекосы, требуется использовать пузырьковый строительный уровень.

Но поскольку запоры устанавливаются обычно на небольшой части двери, придется использовать стальную линейку. Она гораздо прочнее деревянной и пластиковой, может выдержать даже случайное воздействие инструмента. При помощи проверочных угольников из металла замеряют углы. Ещё это приспособление нужно, чтобы настраивать электрический инструмент. Обязательно надо приготовить набор отверток, тем более что он пригодится еще и при установке петель.

Особого внимания заслуживают пилящие инструменты. Торцевую пилу берут, когда требуется точно пропилить наличники и бруски. Обычные ножовки и даже качественные лобзики могут раскалывать края деталей. Те станут неровными, и это не позволит установить замок полноценно. Чтобы распилить доборную планку, используют дисковые пилы.

Как врезать замок в межкомнатную дверь самому, смотрите в видео.

Такой ручной электрический инструмент, как фрезер, может успешно использоваться для выполнения различных видов обработки изделий, изготовленных из древесины. С помощью этого оборудования и набора рабочих насадок к нему можно не только выполнить декоративное оформление поверхности изделия из древесины, но и качественно подготовить к установке мебельный фасад или дверь, применив фрезер для врезки замков, дверных и мебельных петель. Конечно, выполнить процедуру выборки пазов в деревянном изделии можно и вручную (с помощью обычной стамески и молотка), но при использовании фрезера производительность такой операции увеличивается в разы, а также значительно повышается качество конечного результата.

Выборка углубления под замок фрезером, размещенным на специальном приспособлении

Разновидности ручных фрезерных установок

На современном рынке ручные фрезерные установки представлены электрооборудованием следующих категорий:

Что такое фрезеры и для чего они нужны?

На сегодняшний день фрезеры для врезки замков и петель уже можно легко назвать особой, уникальной группой ручного инструмента.

Изделия этой группы являются специализированными инструментами, которые предназначены для ручного производства.

Большинство подобных изделий отличаются весьма оригинальным техническим решением, а также завидным практичным устройством, многократно облегчающим процесс врезки петель и замков.

И это не говоря уже о надежности и долговечности практически всех таких фрезеров.

На современном рынке инструментов сегодня можно встретить уникальные разработки, к примеру, фрезер для врезки замков и петель, который может заменить собой полноценный цеховой сверлильно-пазовальный станок.

При всем при этом, такие изделия выгодно отличает высокая степень мобильности, что делает актуальной врезку с их помощью замков непосредственно на месте установки дверей.

Как правильно выбрать ручной фрезер

Выбирая фрезер, который планируется использовать для врезки замков и петель, а также устройство любого другого назначения, необходимо обращать внимание на следующие параметры такого оборудования.

Для выполнения не слишком интенсивных и не слишком сложных работ в условиях домашней мастерской вполне подойдут фрезеры невысокой и средней мощности, которые можно использовать в том числе для врезки дверных замков. Более мощные устройства, которые применяются преимущественно в профессиональной сфере, хотя и способны справляться с более сложными задачами, не могут обеспечить высокую скорость вращения используемого инструмента. Кроме того, с повышением мощности значительно увеличивается и вес подобных электроинструментов.

Возможность регулировать скорость вращения инструмента

Наличие такой функции позволяет оптимально подбирать режимы для каждой из выполняемых фрезером технологической операции. Из ручных фрезеров, обладающих такой опцией, лучше выбирать модели, переключатель скоростей которых защищен от внешних механических воздействий, загрязнения древесной пылью и опилками. Кроме того, лучше отдавать предпочтение моделям с переключателями, работающими по дискретному принципу.

Читать также: Пары свинца при плавке

Величина вылета рабочей части инструмента над торцом зажимного патрона

Следует иметь в виду, что наиболее важным параметром является величина реального вылета, а не максимальная длина хода инструмента, которая указывается в маркировке каждой модели.

Чем больше вылет фрезы, тем меньше придется досверливать паз для установки замка

Для оценки этого параметра следует учесть сразу несколько характеристик устройства, таких как вес фрезера, его функциональные возможности, удобство расположения органов управления оборудованием, длина электрического шнура. От того, насколько удобно пользоваться ручным фрезером, зависит не только комфорт пользователя, но и качество выполняемой обработки.

Качество обзора рабочей зоны

Этот параметр обеспечивается не только конструктивными особенностями фрезера, но и наличием в его оснащении специальной подсветки.

Комплектация фрезерной установки

От данной характеристики во многом зависят функциональность и удобство использования оборудования. Именно поэтому, приобретая любой фрезер (в том числе для врезки петель), останавливайте свой выбор на моделях, укомплектованных различными держателями, дополнительными насадками и другими элементами.

Выбирая фрезер, необходимо не только подержать такое устройство в руках, но и обязательно включить его. Так вы сможете оценить, насколько свободно и легко перемещается рабочая головка оборудования, протестировать подвижные элементы фрезера на наличие в них люфта и перекосов, определить уровень шума, издаваемого устройством в процессе работы.

Полезное дополнение к фрезеру – приспособление для врезки петель и дверных замков

Придерживаясь таких несложных рекомендаций при выборе ручного фрезера, вы сможете приобрести устройство, которое будет устраивать вас как по своим техническим характеристикам, так и по удобству использования.

Классификация и применяемость ручных фрезеров

Врезка петель фрезером

Перед установкой новых межкомнатных дверей необходимо подготовить дверной проем и дверную коробку под установку петель. Раньше для этого приходилось орудовать долотом и стамеской: процесс утомительный, отнимает много времени и физических сил. Но теперь есть ручной фрезер – приводной электрический инструмент, при помощи которого можно производить подготовку пазов сложной конфигурации в деревянных изделиях. Отныне на вопросы, как снять дверь с петель, как произвести врезку новых петель, как красиво и прочно соединить между собой сложно-профилированные планки, и на многие другие можно получить квалифицированные и ясные ответы.

В этом поможет видео, а также подробные пошаговые инструкции о работе с фрезером, речь о которых и пойдет далее. Выполняя подобные операции своими руками, можно существенно сэкономить время и сберечь семейные финансовые средства.

Поскольку подобные аппараты предназначены для изготовления разнообразных профилей, то конечный результат будет зависеть от типа рабочего инструмента – фрезы. Фреза приобретается либо в комплекте, если фрезером впоследствии придется выполнять и другие, подобные работы, либо конкретно под необходимый профиль паза.

Фрезеры подразделяются на:

Статья по теме: Размеры кроватей: односпальной, полуторной, двуспальной

Типоразмеры некоторых типов ручных фрезеров сведены в таблицу:

Модель	Назначение фрезера	Ход фрезерной головки, мм	Мощность, кВт	Число оборотов, 1/мин	Масса, кг
HitachiM8SA2	Вертикальный	60	0,9	25000	3,5
D26204K	Вертикальный	270	0,9	16000-27000	2,9
Bosch POF 1400	Комбинированный	55	1,4	11000-28000	3,5
Bosch GKF 600	Кромочный	—	0,6	33000	1,5
Makita 3710	Комбинированный	70	0.53	35000	1,6

Выбирая модель фрезера, стоит обращать внимание не только на его технические характеристики и возможности, но также на комплектность, а также эргономические показатели. Машину должно быть удобно держать в руках, иначе можно причинить вред собственному здоровью. Обычно для множественных работ подобного рода приобретают универсальный фрезер, а если работы будет носить разовый характер, можно взять аппарат в аренду

При установке входных или межкомнатных дверей (аналогично и для дверей шкафа) фрезером выполняют следующие работы:

Перед непосредственным применением машины стоит попрактиковаться на ненужных столярных элементах. Впрочем, процесс управления фрезером достаточно прост, и его вполне можно освоить самостоятельно, используя обучающие видео.

Рекомендации по настройке фрезера для врезки дверных замков и петель

Прежде чем начать использовать ручной фрезерный инструмент для врезки замков, необходимо выполнить его настройку. В частности, надо правильно настроить следующие параметры такого электроинструмента:

Глубина паза, создаваемого в процессе обработки, зависит от толщины материала изготовления дверных петель или от геометрических параметров врезаемого замка.

Чтобы настроить оборудование на определенную глубину фрезеровки под петли или замки для дверей, необходимо выполнить следующие действия:

Приспособление для врезки должно быть надежно закреплено на дверном полотне

Чтобы получить более наглядное представление о том, как настраивать глубину обработки, выполняемой ручным фрезером, можно посмотреть соответствующее видео.

В том случае, если планируется врезка замка фрезером, при выполнении которой в торцевой части двери необходимо сформировать паз значительной глубины, то такая процедура осуществляется в несколько этапов, на каждом из которых снимается слой древесины толщиной не более 5 мм.

Настройка скорости вращения инструмента, при помощи которого будет выполняться обработка, осуществляется опытным путем. При этом важно следить за тем, чтобы фрезер в процессе выполнения обработки не испытывал перегрузок, а обрабатываемая древесина не подгорала. Для настройки скорости вращения инструмента используется специальный регулятор, смонтированный на корпусе фрезера.

Как вырезать отверстие ручным фрезером

Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.

Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

Освободите корпус фрезера и установите следующую глубину обработки.

Повторяйте операции до полной выборки отверстия.

При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

Подготовка пазов для дверных петель и замков

Для того чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были выполнены максимально точно и качественно, рекомендуется использовать специальные шаблоны для врезки петель и замков. Приобрести на современном рынке шаблон для врезки замков и петель различных конструкций и размеров не представляет никаких проблем.

Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.

Как сделать простой шаблон

Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующей последовательности:

Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в который будет устанавливаться дверной замок.

Если вы никогда ранее не использовали ручной фрезер при врезке дверных замков и петель, перед началом работы изучите эту процедуру во всех подробностях, просмотрев соответствующее видео.

Подготовка к врезанию навесов

Врезка навесов фрезером

Данная процедура является наиболее распространенной, и применяется как при замене старой двери, так и при установке новой. Кроме фрезы, потребуется еще обычная столярная линейка, что видно на видео.

На первом этапе необходимо выполнить разметку коробки под уже имеющиеся петли межкомнатной двери, чтобы регулировка прошла быстро и правильно. Регулировка положения петель должна быть выполнена с учетом наименее вероятных перекосов при открывании/закрывании двери. Разметку можно выполнять также, используя специальный шаблон, который можно изготовить самостоятельно. Под шаблон иногда приспосабливают и ненужный фрагмент дверного погонажа, размеры которого совпадают с размерами дверной коробки.

Предварительно одну из кромок следует отторцевать. Размеченный угольник устанавливают на внешние стороны двери и в необходимых местах приклеивают полосы скотча – они будут служить своего рода ограничителями перемещения фрезера.

Статья по теме: Замки кале : основной обзор компании
